한 카메라 애호가가 이베이에서 저렴하게 구매한 고장 난 시그마 45mm f/2.8 렌즈를 직접 수리하며 현대 카메라 렌즈의 복잡한 내부 구조를 상세히 공개했습니다. 외관상 아무런 문제가 없던 렌즈는 카메라에 장착했을 때 전자 제어가 전혀 작동하지 않는 전기적 결함을 보였습니다. 이는 렌즈의 기계적 손상보다는 내부 회로 기판(PCB) 문제일 가능성을 시사했습니다.

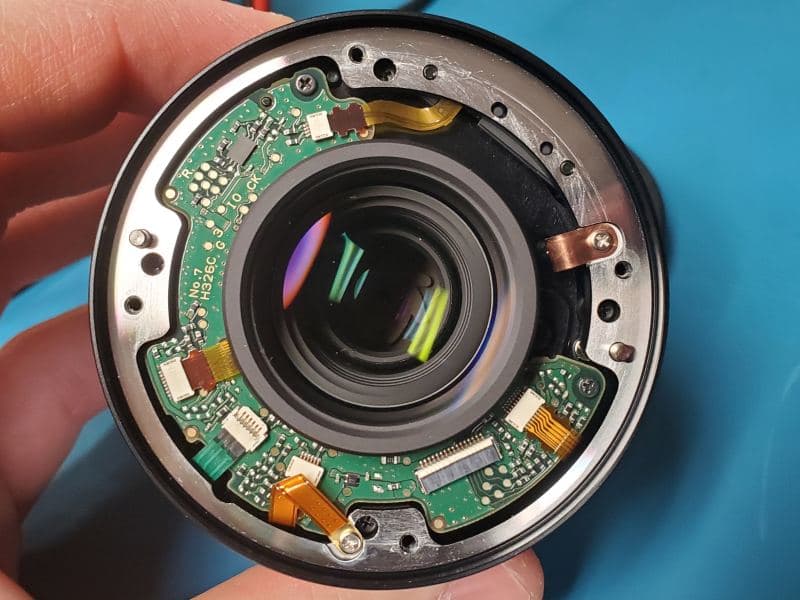

수리 과정은 렌즈 마운트, 접점 블록, 후면 알루미늄 쉘, 그리고 핵심인 제어 PCB를 분해하는 순서로 진행되었습니다. 특히, 렌즈 접점 블록과 제어 PCB를 연결하는 유연한 폴리이미드 케이블(flex cable)은 쉽게 손상될 수 있어 세심한 주의가 필요했습니다. 저자는 멀티미터로 이 케이블의 연속성을 확인하며 단선 여부를 점검했고, 다행히 케이블에는 문제가 없었습니다. 제어 PCB에는 마이크로컨트롤러, DC-DC 컨트롤러, 모터 컨트롤러 등 다양한 전자 부품이 집적되어 있었으며, 저자는 전원 입력 라인을 추적하는 방식으로 문제 진단을 시작했습니다. 이 과정에서 JIS 나사 드라이버와 같은 일반적인 수리 도구들이 사용되었는데, 일본 제조사가 많은 카메라 업계에서 JIS 나사가 표준으로 사용된다는 점이 흥미롭습니다.
이번 수리 사례는 현대 카메라 렌즈가 단순히 광학 부품의 집합체가 아니라, 복잡한 전자 제어 시스템을 통해 작동하는 정밀 기기임을 잘 보여줍니다. 렌즈의 전자적 결함 진단과 수리는 전문 지식과 섬세한 작업이 필요하지만, 적절한 도구와 분석 방법을 통해 개인이 직접 시도해볼 수 있는 영역이기도 합니다. 이는 고가의 카메라 렌즈 수리 비용 부담을 줄이고, 나아가 전자 제품 수리 문화 확산에도 기여할 수 있는 중요한 의미를 가집니다.
